Промышленное напольное отопление UPONOR

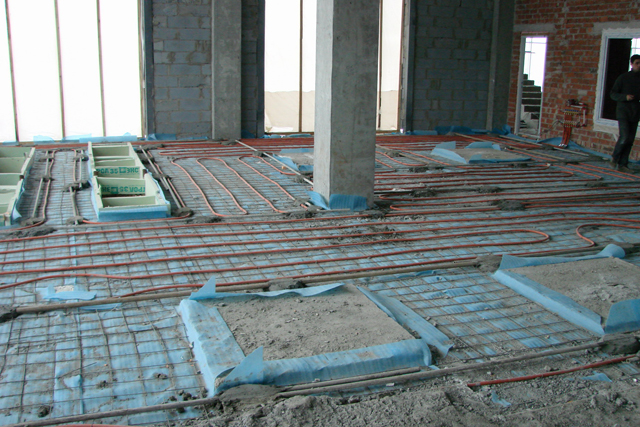

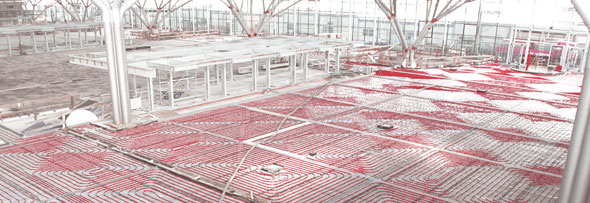

Промышленное напольное отопление Uponor – экономичное использование площади и пространства

Минимальное обслуживание
Идти на дополнительные расходы при строительстве производственных помещений всегда сложно, поэтому дополнительных затрат на системы отопления в них зачастую не предусматривается. Традиционные видимые отопительные системы, включающие трубопроводы, каналы и вентиляторы требуют регулярной очистки, замены деталей, окраски и обслуживания. Этого нельзя сказать о промышленной системе напольного отопления Uponor. Система напольного отопления Uponor не требует обслуживания, что позволяет снизить эксплуатационные затраты и увеличить рентабельности инвестиций.
Для любых типов конструкций полов
Напольное отопление может быть единственным источником тепла или использоваться в комбинации с другими отопительными системами, такими как воздушное отопление, радиаторы и напольные конвекторы. Для подогрева циркулирующей по трубам воды или другого теплоносителя можно использовать тепло от теплоцентрали либо различные источники энергии – нефть, газ, солнечную или электроэнергию. По сравнению с традиционным радиаторным отоплением при эксплуатации напольного отопления Uponor расходы на топливо/энергию снижаются на 8-15%.
Конструкция системы
Основным элементом в системе промышленного напольного отопления Uponor являются трубы Uponor PЕ-Ха, укладываемые внутрь бетонной конструкции пола. Они изготавливаются из модифицированного полиэтилена высокой плотности и рассчитаны на давление 6 бар и максимальную рабочую температуру 95°С. Материал позволяет изменять расстояние между петлями от 100 до 300 мм. Компания Uponor предлагает готовые комплекты оборудования для устройства теплого пола различного метража.
Принцип работы
Система напольного отопления Uponor работает по принципу распределния теплоносителя с помощью подающего и обратного коллекторов. Вентиль на подающем коллекторе может регулироваться вручную либо снабжен исполнительным механизмом, управляемым автоматически от термостата. Коллекторы и фитинги изготовлены из материала, стойкого к обесцинкиванию и имеющего высокую коррозийную стойкость. Оборудование для регулирования температуры воды, состоящее из контроллеров, термостатов и исполнительных механизмов, обеспечивает точную регулировку внутренней температуры в каждом помещении. Система напольного отопления также предоставляет возможность установки беспроводной системы управления но
вого поколения Uponor DEM с функцией автоматической балансировки петель напольного отопления.
Насосные группы Uponor Push позволяют подключаться ситему напольного отопления Uponor к существующей системе радиаторного отопления и состоят из циркуляционного насоса, трехходового вентиля и термостата. Насосная группа обеспечивает понижение температуры и необходимые параметры циркуляции теплоносителя по петлям напольного отопления.
Универсальная система
Данная система напольного отопления является универсальной и может применяться не только внутри помещений, но и снаружи как система снеготаяния на открытых площадках. Кроме того, система может применяться для охлаждения помещений в летний период года в качестве альтернативы воздушному кондиционированию, или даже для создания льда на катках и ледовых аренах.
Проектирование
Для проектирования систем напольного отопления Uponor можно воспользоваться специальной программой Uponor HS-Engineering, которая позволяет рассчитать тепловые потери в помещениях, выполнить расстановку петель, сделать гидравлический расчет и спецификацию материалов.
Преимущества
· Свобода действий при проектировании
· Быстрая окупаемость
· Отсутствие затрат на техническое обслуживание
· Оптимальное использование больших пространств
· Стабильность поддержания температурных режимов
· Отсутствие циркуляции пыли
· Низкие скорости воздушного потока
· Проверенная и надежная технология
· Создание комфортной и продуктивной рабочей атмосферы
· Целевой характер системы обогрева
Трубы Uponor PE-Xa для промышленного напольного отопления
Труба Uponor Wirsbo ре PE-Xa Q&E в бухтах
Трубы изготавливаются из поперечно-сшитого полиэтилена (PE-Xa) по методу Энгеля, в соответствии с e .g . EN ISO 15875 "Системы полимерных труб для горячей и холодной воды - Поперечно-сшитый полиэтилен". Имеют антидиффузионный слой от проникновения кислорода EVOH (этил-винил-алкоголь) для предотвращения коррозии элементов системы и соответствуют требованиям DIN 4726 по кислородонепроницаемости . Данный барьер разработан специально для использования с технологией соединения труб Uponor Q&E. Трубы Uponor Wirsbo pe PE-Xа также имеют дополнительный внешний слой из PE, защищающий от механических повреждений. Предназначены для систем напольного отопления и охлаждения.
Максимальная температура 95°С, рабочее давление 6 бар.
Срок службы 50 лет! При температурных режимах, указанных в ГОСТ Р 52134, таблица 26, классы 3 и 4 .
|
Фото
|
Артикул
|
d [мм]
|
s [мм]
|
L [м]
|
P [бар]
|
Наименование
|
Упаковка, м
|
Цена с НДС, Евро/м
|
|
|
1009228 |
20 |
2.0 |
120 |
0.2 |
Труба Uponor Wirsbo pe PE-Xa Q&E S5,0 20x2,0 мм в бухтах по 120 м |
120 |
2,41 |
|
1009230 |
20 |
2.0 |
240 |
0.2 |
Труба Uponor Wirsbo pe PE-Xa Q&E S5,0 20x2,0 мм в бухтах по 240 м |
240 |
2,41 |
|
1009231 |
20 |
2.0 |
480 |
0.2 |
Труба Uponor Wirsbo pe PE-Xa Q&E S5,0 20x2,0 мм в бухтах по 480 м |
480 |
2,41 |
Труба Uponor eval PE-Xa Q&E в бухтах
|
|
Фото |
Артикул |
d [мм] |
s [мм] |
l [-] |
Наименование |
Упаковка, м |
Цена с НДС, Евро/м |
|
|
1023448 |
25 |
2.3 |
205 |
Труба Uponor eval PE-Xa Q&E S5,0 25x2,3 мм в бухтах по 205 м
|
205 |
3,67 |
|
1047615
|
25
|
2,3
|
303
|
Труба Uponor eval PE-Xa Q&E S5,0 25x2,3 мм в бухтах по 303 м |
303
|
3,67
|
1047618
|
25
|
2,3
|
640
|
Труба Uponor eval PE-Xa Q&E S5,0 25x2,3 мм в бухтах по 650 м |
640
|
3,67
|
Крепёж Uponor для напольного отопления
Фиксирующий трак Uponor 20
U-образная планка для крепления труб Uponor PE-X 20 мм к рабочей поверхности. - Длина: 3 м;- Ширина: 40 мм;- Межосевое расстояние между фиксаторами: 50 мм;- Высота: 26 мм.
|
|
Фото |
Артикул |
h(мм) |
|
b [мм] |
d [мм] |
Меж центр
|
|
Наименование |
Упаковка, м |
Цена с НДС, Евро/м |
|
|
1005358 |
26 |
|
40 |
20 |
50 |
|
Фиксирующий трак Uponor 20
|
30 |
2.56 |
Фиксирующий трак Uponor 25
U-образная планка для крепления труб Uponor PE-X 25 мм к рабочей поверхности. - Длина: 3 м;- Ширина: 50 мм;- Межосевое расстояние между фиксаторами: 50 мм;- Высота: 34 мм;- Можно крепить к теплоизоляции при помощи анкера 1005291.
|
Фото |
Артикул |
h(мм) |
i(мм) |
b [мм] |
d [мм] |
Меж центр
|
|
Наименование |
Упаковка, м |
Цена с НДС, Евро/м |
|
|
1005290 |
34 |
3000 |
50 |
25 |
50 |
|
Фиксирующий трак Uponor 25
|
30 |
5,85 |
Анкер для фиксирующего трака Uponor 25
Для крепления фиксирующего трака Uponor 25 к теплоизоляции.
|
Фото |
Артикул |
b [мм] |
h[мм] |
Наименование |
Упаковка, м |
Цена с НДС, Евро/шт |
|
|
1005291 |
36 |
50 |
Анкер для фиксирующего трака Uponor 25
|
500 |
0,13 |
Клипса для труб Uponor PE-X 25 мм
Для фиксации труб Uponor PE-X диаметром 25 мм на арматурной сетке.
|
Фото |
Артикул |
h [мм] |
h1 [мм] |
b [мм] |
d [мм] |
d1 [мм] |
Наименование |
Упаковка, м |
Цена с НДС,Евро/м |
|
|
1005289 |
57 |
27 |
38 |
25 |
3-8 |
Клипса для труб Uponor РЕ-Х 25 мм |
250 шт |
0,75 |
Стягивающий хомут Uponor
Для быстрого крепления труб Uponor к арматурной сетке. Изготов-лен из полиамида.
|
Фото |
Артикул |
b [мм] |
l [мм] |
Наименование |
Упаковка, шт |
Цена с НДС, Евро/шт |
|
|
1005287 |
5 |
200 |
Стягивающий хомут Uponor, длина 200 мм |
100 |
0,05 |
Крепёжная проволока Uponor
Для быстрого крепления труб Uponor к арматурной сетке. Изготов-лена из стали.
|
Фото |
Артикул |
Наименование |
Упаковка, шт
|
Цена с НДС, Евро/м |
|
|
1009222 |
Крепежная проволока Uponor, 150 x 1,25
|
250 |
7,99 |
Угловой фиксатор Uponor
Фиксирует изгиб труб Uponor PE-X на 90 градусов, материал - оцин-кованная сталь.
|
Фото |
Артикул |
d [мм] |
Наименование |
Упаковка, шт |
Цена с НДС, Евро/шт |
|
|
1009006 |
-25 |
Угловой фиксатор Uponor 25 мм |
20 шт |
3,84 |
Промышленный коллектор Uponor и аксессуары к нему
Промышленный коллектор Uponor 25 - 1 1/2" Новинка 2010 года!
Новый коллектор Uponor изготовлен из высокопрочного армированного стекловолоконного полиамида. Данный материал обеспечивает решению отличные эксплуатационные характеристики, надежность и долговечность. Максимальная рабочая температура коллектора равна 60 °C, а давление может достигать 6 бар. Благодаря внушительному диаметру, составляющему 1 ½", он позволяет обслуживать значительные объемы теплоносителя, которые присутствуют в системах поверхностного отопления/охлаждения больших площадей.
В комплект входят подающий коллектор с балансировочным вентилем и обратный коллектор с регулировочным клапаном и маховичком. Оба коллектора имеют одиночные выходы на петлю и оснащены резьбовым адаптером для подключения труб Uponor PE-X 25x2,3 мм. Расстояние между осями выходов коллектора составляет 100 мм. На коллекторе имеется возможность установки автоматической системы управления, поскольку исполнительный механизм Uponor может быть смонтирован прямо на обратном коллекторе вместо маховичка.
Инновационная разработка предусматривает удобный модульный принцип соединения: сегменты коллектора Uponor 25-1 1/2" могут быть состыкованы между собой до необходимого количества петель – от двух до максимальных 20 петель. Соответственно, возможно использование нужного числа кронштейнов – от двух до шести.
Новинка монтируется максимально быстро и просто, в результате чего образуется высоконадежный коллекторный узел. Продукт идеально совместим с другими решениями Uponor и является частью сертифицированной комплексной инженерной системы, предлагаемой потребителям компанией.
|
Фото |
Артикул |
Наименование |
Упаковка, шт |
Цена с НДС, Евро/шт |
 |
1045813
|
Промышленный коллектор Uponor 25-1 1/2
|
1 комплект
|
97,06 |
Кран шаровой 1 1/2" для промышленного коллектора Uponor
Резтба 1 1/2" ВР- 1 1/2" НР. Материал: латунь. Комплект состоит из 2 штук.
|
Фото |
Артикул |
Наименование |
Упаковка, шт |
Цена с НДС, Евро/шт |
 |
1030135
|
Кран шаровой 1 1/2 для промышленного коллектора Uponor
|
1 комплект
|
87,30 |

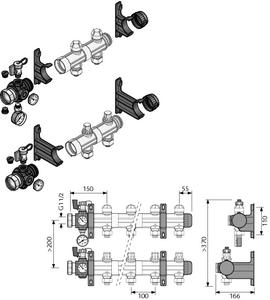

Базовый комплект для промышленного коллектора Uponor
Базовый комплект для монтажа промышленного коллектора Uponor, состоит из:
- Кронштейн короткий: 2 шт;
- Кронштейн длинный: 2 шт;
- Вентиль для заполнения/слива, латунный: 2 шт;
- Термометр 0 – 60°C: 2 шт;
- Манометр: 1 шт;
- Заглушка: 2 шт;
- Резьбовой соединительный элемент с накидной гайкой: 2 шт;
- Крепёжные материалы, 1 комплект:
- 8 шурупов 6x60 мм;
- 8 пластиковых анкеров 8x40 мм;
- 2 плоских прокладки 44x32x2 мм.
|
Фото |
Артикул |
Наименование |
Упаковка, шт |
Цена с НДС, Евро/шт |
 |
1045815
|
Базовый комплект для промышленного коллектора Uponor
|
1 комплект
|
208,67 |
Комплект кронштейнов для промышленного коллектора Uponor
Комплект кронштейнов для монтажа промышленного коллектора Uponor, состоит из:
- Кронштейн короткий: 2 шт;
- Кронштейн длинный: 2 шт;
- Крепёжные материалы, 1 комплект:
- 8 шурупов 6x60 мм;
- 8 пластиковых анкеров 8x40 мм.
|
Фото |
Артикул |
Наименование |
Упаковка, шт |
Цена с НДС, Евро/шт |
 |
1045816
|
Комплект кронштейнов для промышленного коллектора Uponor
|
1 комплект
|
25,11 |
Расходомер для промышленного коллектора Uponor
Служит для балансировки системы путем настройки расхода теплоносителя через петлю в диапазоне 4-20 л/мин.
Расход указывается в смотровом окне. Имеется возможность полного закрытия петли.
|
|
Фото |
Артикул |
Наименование |
Упаковка, шт |
Цена с НДС, Евро/шт |
 |
1030134
|
Расходометр для промышленного коллектора Uponor
|
1 комплект
|
17,46 |
|
